QUANTUM RADAR: TÜM TEKNELER İÇİN ÜSTÜN GÖRÜNTÜLEME
Quantum radar teknolojisi, minimum 18′ (6 m) menzilde olağanüstü kısa mesafe tespiti ve dikkat çekici hedef detayları sunar. CHIRP darbe sıkıştırma teknolojisinin kullanımı, hedeflere daha fazla enerji iletilmesini sağlar ve bu da uzun mesafelerde bile üstün görüntüleme elde etmenizi garantiler.
Yelkenliler, RIB tekneler ve daha küçük motorlu tekneler dâhil olmak üzere çok çeşitli tekneler için ideal olan Quantum, geniş bir kullanım alanı sunar. Kurulumu son derece kolaydır ve yükseltme yapmak isteyenler için mevcut kablolar basit bir adaptörle yeniden kullanılabilir, bu da Quantum’u pratik ve çok yönlü bir tercih haline getirir.
QUANTUM RADOME KAYNAKLARI
Boyutlar (Çap | Yükseklik): 541.0 mm | 209.5 mm
Ağırlık: 5.6 kg
Besleme Gerilimi: 12 V DC veya 24 V DC (nominal)
Çalışma Gerilim Aralığı: Minimum 10.8 V DC | Maksimum 31.2 V DC
Güç Tüketimi:
Aktif (Transmit) Modu (Maksimum): 17 W
Bekleme (Standby) Modu: 7 W
Uyku (Sleep) Modu (yalnızca Wi-Fi bağlantılı radarlar için): 2 W
Su Geçirmezlik: IPX6 koruma sınıfı
Çalışma Sıcaklık Aralığı: -10°C ile +55°C
Depolama Sıcaklık Aralığı: -25°C ile +70°C
Ek Depolama Koşulları: Dikey olarak saklayın; alt kısımdaki havalandırma deliklerini kapatmayın
Nem Dayanımı: 35°C’de %95’e kadar bağıl nem
Maksimum Rüzgar Hızı: 100 knot
Menzil Ölçekleri: 1/16, 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1.5, 2, 3, 4, 6, 8, 12, 16 ve 24 deniz mili
Verici Tipi: X-band katı hal (solid-state) verici, darbe sıkıştırma (pulse compression) teknolojisi
Çıkış Frekansı: 9354 MHz – 9446 MHz
Tepe Güç Çıkışı: 20 W
Duplexer: Sirkülatör (Circulator)
Darbe Genişliği (3 dB): 40 ns – 14.7 µs
Chirp Uzunluğu: 400 ns – 22 µs
Darbe Tekrarlama Frekansı (PRF): 920 Hz – 5900 Hz
Chirp Bant Genişliği: Maksimum 32 MHz
Bekleme Modu:
Anten dönüşü Kapalı
Anten iletimi Kapalı
Wi-Fi bağlantısı Açık
Ara Frekans (IF): 26 MHz
Gürültü Faktörü (Noise Figure): < 4 dB
Tip: Patch array anten
Işın Genişliği (nominal): Yatay: 4.9° | Dikey: 20°
Polarizasyon: Yatay
Dönüş Hızı: 24 rpm (nominal)
Hedef Takibi: Aynı anda 10 radar hedefinin eşzamanlı takibini destekler.
Tip: X-band katı hâl verici, darbe sıkıştırma teknolojisi ile
CHIRP Bant Genişliği: 32 MHz’e kadar
Bekleme Modu: Anten dönüşü – Kapalı, Verici – Kapalı, Wi-Fi bağlantısı – Açık
Duplekser: Sirkülatör
Verici Frekansı: 9354 MHz – 9446 MHz
Darbe Tekrarlama Frekansı: 920 Hz – 5900 Hz
CHIRP Süreleri: 400 ns – 22 µs
Darbe Genişlikleri (3 dB): 40 ns – 14.7 µs
Tepe Güç Çıkışı: 20 W
Nem Dayanımı: 35 °C’de %95’e kadar
Ek Depolama Koşulları: Dikey konumda saklayın; alt kısımdaki havalandırma deliklerini kapatmayın
Su Geçirmezlik Sınıfı: IPx6 (güçlü su jetlerine karşı koruma)
Depolama Sıcaklık Aralığı: -25 °C (-13 °F) ~ +70 °C (158 °F)
Maksimum Rüzgâr Hızı: 100 knot
Çalışma Sıcaklık Aralığı: -10 °C (14 °F) ~ +55 °C (131 °F)
Menzil Kademeleri: 1/16, 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1.5, 2, 3, 4, 6, 8, 12, 16 ve 24 deniz mili
Kanada Standartları: RSS238 Iss. 1, Teknik Kabul Sertifikası
Avrupa Birliği & EFTA Standartları: Radio Equipment Directive 2014/53/EU, Uygunluk Sertifikası
Avustralya / Yeni Zelanda Standartları: ACMA Uygunluk Beyanı, Seviye 3 uyumluluk
ABD Standartları: 47CFR FCC Bölüm 2 & Bölüm 80, Onay Sertifikası
Gürültü Figürü (Noise Figure): < 4 dB
Ara Frekans (IF Frequency): 26 MHz
Çap (Diameter): 541.0 mm (21.3 in)
Yükseklik (Height): 209.5 mm (8.25 in)
Ağırlık (Weight): 5.6 kg (12.35 lbs)
| Cihaz / Seri | Uyum Durumu |
|---|---|
| Axiom 2 XL - 16", 19", 22", 24" | Evet |
| Axiom 2 Pro - 9", 12", 16" RVM ve -S varyantları | Evet |
| Axiom+ - 7", 9", 12" RV ve chartplotter varyantları | Evet |
| Element - 7", 9", 12" HV ve -S varyantları | Evet² |
| Axiom XL - 16", 19", 22", 24" | Evet |
| Axiom Pro - 9", 12", 16" RVX ve -S varyantları | Evet |
| Axiom - 7", 9", 12" RV ve chartplotter varyantları | Evet |
| gS-Series - gS95, gS125, gS165 | Evet³ |
| eS-Series - eS95, eS97, eS98, eS125, eS127, eS128, eS165 | Evet³ |
| e-Series - e7, e7D, e95, e97, e125, e127, e165 | Evet |
| c-Series - c95, c97, c125, c127 | Evet |
| a-Series - a75, a77, a78, a95, a97, a98, a125, a127, a128 | Evet |
| E-Series Widescreen - E90W, E120W, E140W | Hayır |
| C-Series Widescreen - C90W, C120W, C140W | Hayır |
| G-Series Classic - GPM400 | Hayır |
| E-Series Classic - E80, E120 | Hayır |
| C-Series Classic - C70, C80, C120 | Hayır¹ |
Notlar:
C-Series Classic chartplotter ekranları yalnızca analog radar tarayıcılarla uyumludur; artık üretimi yok.
Element cihazları yalnızca Wi-Fi üzerinden bağlanabilir; kablolu bağlantı desteklenmez.
eS ve gS serisi ekranlar, LightHouse 3 çalıştırıyorsa Quantum’a yalnızca kablolu bağlantıyı destekler; kablosuz (Wi-Fi) bağlantı desteklenmez.

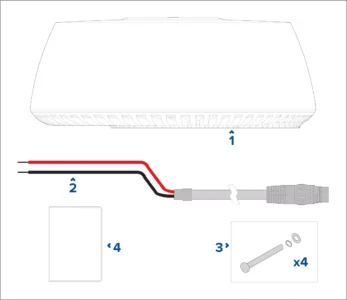

Quantum Radome – Ana radar ünitesi
10 m (32.8 ft.) Güç Kablosu – Güç bağlantısı için uzun kablo
M8 Montaj Civataları (x4) – Yaylı rondelalar ve düz rondelalar ile birlikte
Dokümantasyon – Kurulum ve kullanım kılavuzları
