YÜKSEK PERFORMANSLI RADOMLAR

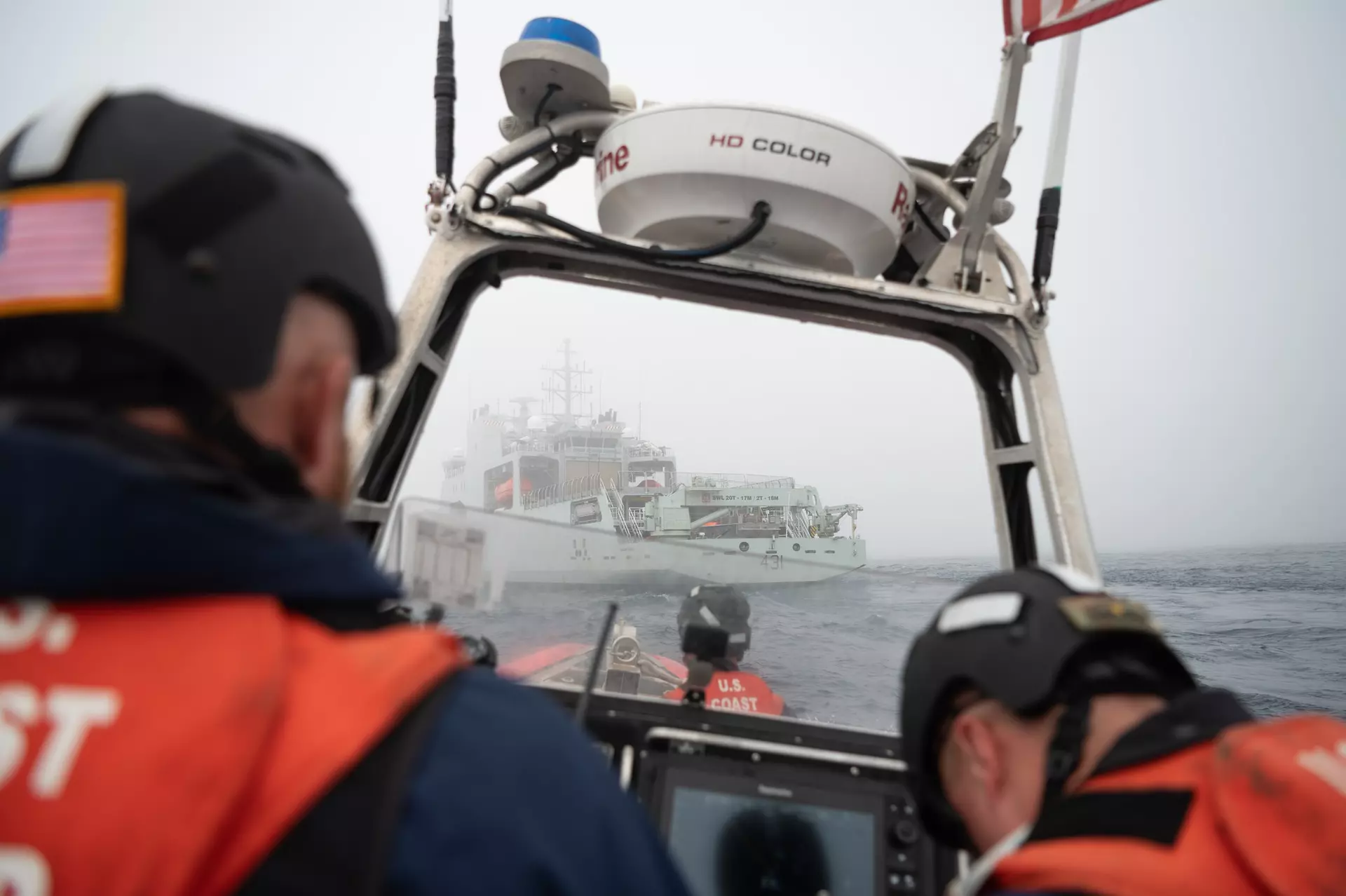

Gün boyu ve gece boyunca Raymarine HD Radomlar, çevredeki trafik, tehlikeler, engeller ve yaklaşan hava koşullarından haberdar olmanızı sağlar. Yoğun sis, yağmur ve sınırlı görüş koşullarında güvenle seyahat edin. Radom antenler, kompakt boyut, hafiflik ve yüksek performansın mükemmel bir birleşimidir. Alan sınırlı veya donanım nedeniyle kısıtlı olduğunda radom anten tercih edin. HD Radom tarayıcılar, magnetron tabanlı açık dizi tarayıcılara göre daha az güç tüketirken güvenilir radar performansı sunar.
HD RADOM TEMEL ÖZELLİKLERİ
Güçlü 4 kW verici, güvenilir Raymarine radar performansı sunar
Otomatik ayar modları, üstün hedef tespiti ve gerçekçi hedef sunumu sağlar
Şamandıra, Liman, Kıyı, Açık Deniz ve Kuş otomatik ayar modları
Tune, Gain, Color Gain, Sea Clutter ve Rain için manuel radar ayarları
Adaptif verici/alıcı, çevresel değişimlere sorunsuz uyum sağlayarak her deniz koşulunda güvenilir hedef dönüşleri sağlar
MARPA hedef takibi ile geliştirilmiş çarpışma önleme
48 RPM tarayıcı dönüş hızı ile hızlı hedef takibi
Raymarine Axiom serisi chartplotter’larla uyumlu
Axiom chartplotter ekranlarında radar/harita üst üste bindirme, AIS hedef üst üste bindirme ve FLIR kamera hedef takibi desteği
HD RADOME KAYNAKLARI
Boyutlar:
18" anten: Φ521 mm x 247 mm (20.5 in x 9.7 in)
24" anten: Φ652 mm x 247 mm (25.67 in x 9.7 in)
Ağırlık:
18" anten: 9.5 kg (21 lbs)
24" anten: 10 kg (22 lbs)
Besleme Voltajı: 12 V dc veya 24 V dc nominal
Minimum: 10.8 V
Maksimum: 33 V
Güç Tüketimi: 60 W (Bekleme: 25 W)
Su Geçirmezlik: IPX6
Çalışma Sıcaklığı Aralığı: -25 °C ila +55 °C (-13 °F ila +131 °F)
Nem: %95’e kadar @ 35 °C
Maksimum Rüzgar Hızı: 100 knots
Maksimum Menzil Ölçeği: 48 deniz mili (Nm)
Tip: Solid-state modülatör, magnetron sürücülü
Gönderim Frekansı: 9405 MHz ± 25 MHz
Tepe Güç Çıkışı: 4 kW
Duplexer: Circulator
Bekleme Modu:
Magnetron ısıtıcısı: Açık
Magnetron kontrolü: Açık
Diğer tüm servisler: Kapalı
Tip: Patch array
Işın Genişliği (Nominal):
Yatay: 4.9° (18" anten), 3.9° (24" anten)
Dikey: 25°
Polarizasyon: Yatay
Dönme Hızı:
Nominal: 24 rpm
Uyumluluklu ekranlarla: 48 rpm
Ara Frekans (IF): 70 MHz
Alıcı Özelliği: Lineer
Gürültü: < 5 dB (düşük gürültülü dönüştürücü ve IF amplifikatör dahil)
Bant Genişliği: Her darbe uzunluğu için uyarlanmış dijital filtre
Axiom 2 XL: 16", 19", 22", 24" — Evet
Axiom 2 Pro: 9", 12", 16" RVM ve -S — Evet
Axiom+: 7", 9", 12" RV ve chartplotter — Evet
Element: 7", 9", 12" HV ve -S — Hayır
Axiom XL: 16", 19", 22", 24" — Evet
Axiom Pro: 9", 12", 16" RVX ve -S — Evet
Axiom: 7", 9", 12" RV ve chartplotter — Evet
gS-Series: gS95, gS125, gS165 — Evet
eS-Series: eS95, eS97, eS98, eS125, eS127, eS128, eS165 — Evet
e-Series: e7, e7D, e95, e97, e125, e127, e165 — Evet
c-Series: c95, c97, c125, c127 — Evet
a-Series: a75, a77, a78, a95, a97, a98, a125, a127, a128 — Evet
E-Series Widescreen: E90W, E120W, E140W — Evet
C-Series Widescreen: C90W, C120W, C140W — Evet
G-Series Classic: GPM400 — Evet
E-Series Classic: E80, E120 — Evet
C-Series Classic: C70, C80, C120 — Hayır
Not: C-Series Classic chartplotter display’lar yalnızca analog radar tarayıcıları ile uyumludur ve artık üretimi durdurulmuştur.

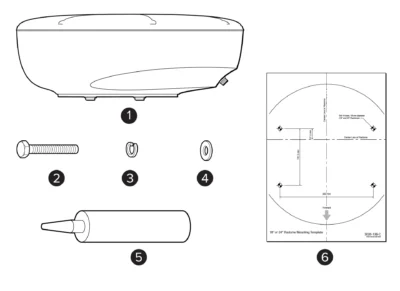

18″ ve 24″ HD Radome Paket İçeriği
Radome Anten
M8 cıvata (x4)
Yaylı rondela (Spring washer) (x4)
Düz rondela (Flat washer) (x4)
Denso macunu (Denso paste)
Montaj şablonu (Installation template)
