DOPPLER ÇARPMA ÖNLEME TEKNOLOJİSİ
Yoğun sularda bile beklenmedik tehlikelerden ve deneyimsiz denizcilerden uzak kalarak güvenli ve stressiz bir tekne deneyimi sağlayın.

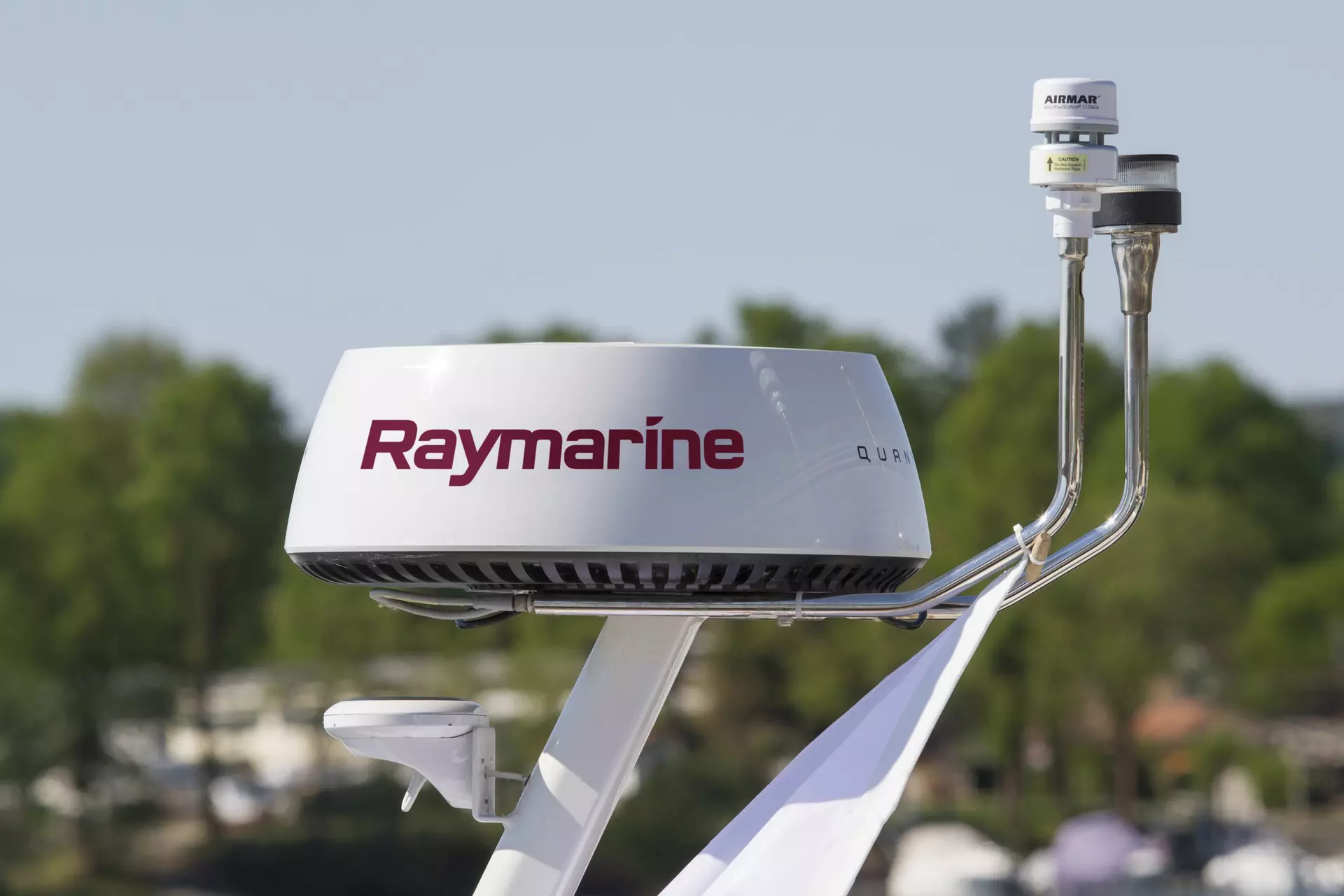

Doppler çarpma önleme teknolojisi ile donatılmış Quantum 2, yoğun deniz trafiği içinde olası risklerin tespitini kolaylaştırır. Gelişmiş Doppler işleme teknolojisini kullanarak, Quantum 2 hareket halindeki radar temaslarını net bir şekilde vurgular ve renk kodlaması ile yaklaşan veya uzaklaşan hedefleri göstererek navigasyon güveninizi ve güvenliğinizi artırır.

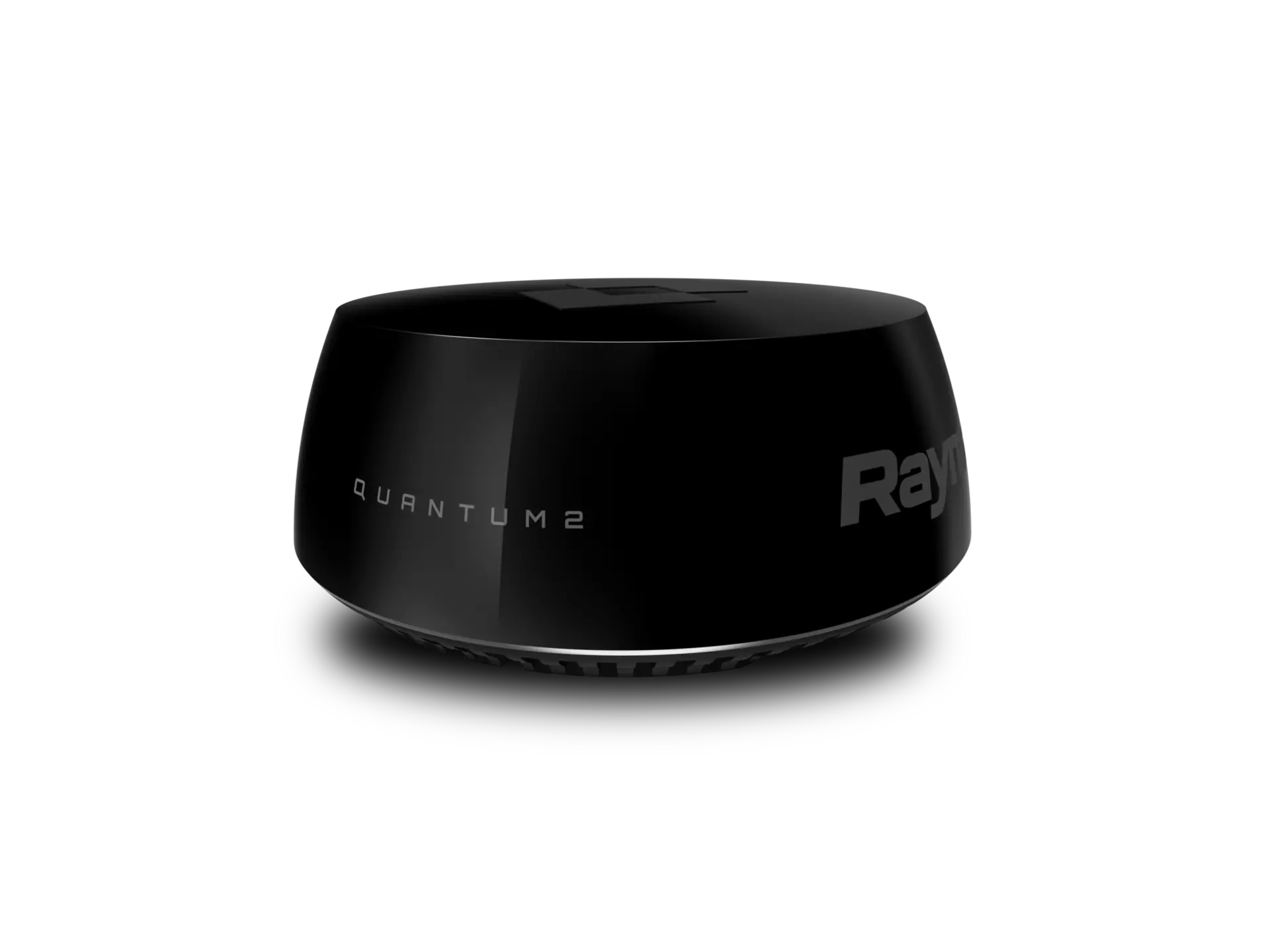

QUANTUM 2 BLACK – TARZLA FARKINDA KALIN
Güvenli radar navigasyonu ve şıklığı bir arada sunan Quantum 2 Black, her tekneye bir düzeyde sofistike görünüm katar.
Quantum 2 Black, orijinal beyaz Quantum 2 ile aynı performansı ve güvenliği artıran Doppler hedef takibini, premium siyah kasa ile sunar.
TEMEL ÖZELLİKLER
Quantum 2 Doppler radarı, yelkenliler, RIB tekneler ve daha küçük motorlu tekneler için ideal bir eklentidir. Quantum 2, kısa mesafe tespitinde üstün performans sunar ve hedeflerin detaylarını geliştirir; minimum menzili 18 feet (6 m)dir. Kurulumu hızlı ve sorunsuzdur ve Quantum mevcut Raymarine montaj noktaları kullanılarak monte edilebilir. Yerleştirildikten sonra, Quantum 2 anında devreye girer ve hemen durum farkındalığı sağlar. MARPA hedef takip modu, tehlikeli hedefleri izlemek için verimli bir araçtır ve Amerika Birleşik Devletleri Sahil Güvenliği’nin güvendiği aynı teknolojiyi kullanır.
QUANTUM 2 RADOME KAYNAKLARI
Boyutlar (Çap | Yükseklik): 541.0 mm | 209.5 mm
Ağırlık: 5.6 kg
Besleme Gerilimi: 12 V DC veya 24 V DC (nominal)
Çalışma Gerilim Aralığı: Minimum 10.8 V DC | Maksimum 31.2 V DC
Güç Tüketimi:
Aktif (Transmit) Modu (Maksimum): 17 W
Bekleme (Standby) Modu: 7 W
Uyku (Sleep) Modu (yalnızca Wi-Fi bağlantılı radarlar için): 2 W
Su Geçirmezlik: IPX6 koruma sınıfı
Çalışma Sıcaklık Aralığı: -10°C ile +55°C
Depolama Sıcaklık Aralığı: -25°C ile +70°C
Ek Depolama Koşulları: Dikey olarak saklayın; alt kısımdaki havalandırma deliklerini kapatmayın
Nem Dayanımı: 35°C’de %95’e kadar bağıl nem
Maksimum Rüzgar Hızı: 100 knot
Menzil Ölçekleri: 1/16, 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1.5, 2, 3, 4, 6, 8, 12, 16 ve 24 deniz mili
Verici Tipi: X-band katı hal (solid-state) verici, darbe sıkıştırma (pulse compression) teknolojisi
Çıkış Frekansı: 9354 MHz – 9446 MHz
Tepe Güç Çıkışı: 20 W
Duplexer: Sirkülatör (Circulator)
Darbe Genişliği (3 dB): 40 ns – 14.7 µs
Chirp Uzunluğu: 400 ns – 22 µs
Darbe Tekrarlama Frekansı (PRF): 920 Hz – 5900 Hz
Chirp Bant Genişliği: Maksimum 32 MHz
Bekleme Modu:
Anten dönüşü Kapalı
Anten iletimi Kapalı
Wi-Fi bağlantısı Açık
Ara Frekans (IF): 26 MHz
Gürültü Faktörü (Noise Figure): < 4 dB
Tip: Patch array anten
Işın Genişliği (nominal): Yatay: 4.9° | Dikey: 20°
Polarizasyon: Yatay
Dönüş Hızı: 24 rpm (nominal)
- Hedef Takibi: 25 eş zamanlı MARPA ve/veya ARPA hedefinin takibi
- Hedef Filtreleme: True Motion modu, yalnızca tekneye göre hareket eden nesneleri tespit eder
Verici Türü: X-bandı katı hal (solid-state) verici, pulse compression teknolojili
Hedef Takibi: Aynı anda 25 radar hedefini izleyebilir
Bekleme Modu: Dönüş: Kapalı, Yayım: Kapalı, Wi-Fi: Açık
Anten Türü: Patch Array
Gürültü Seviyesi: 4 dB’den az
Işın Genişliği (Nominal): Yatay: 4.9° | Dikey: 20°
Polarizasyon: Yatay
Duplexer: Circulator
Yayın Frekansı: 9354 MHz – 9446 MHz
Pulse Tekrarlama Frekansı: 920 Hz – 5900 Hz
CHIRP Uzunlukları: 400 ns – 22 µs
Pulse Genişliği (3 dB): 40 ns – 14.7 µs
IF Frekansı: 26 MHz
Dönüş Hızı: 24 RPM
Tepe Gücü: 20 W
Nem Dayanımı: 35 °C’de %95’e kadar
Ek Depolama Koşulları: Dikey konumda saklayın; alt kısımdaki havalandırma deliklerini kapatmayın
Su Geçirmezlik Sınıfı: IPx6 (güçlü su jetlerine karşı koruma)
Depolama Sıcaklık Aralığı: -25 °C (-13 °F) ~ +70 °C (158 °F)
Maksimum Rüzgâr Hızı: 100 knot
Çalışma Sıcaklık Aralığı: -10 °C (14 °F) ~ +55 °C (131 °F)
Menzil Kademeleri: 1/16, 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1.5, 2, 3, 4, 6, 8, 12, 16 ve 24 deniz mili
Kanada Standartları: RSS238 Iss. 1, Teknik Kabul Sertifikası
Avrupa Birliği & EFTA Standartları: Radio Equipment Directive 2014/53/EU, Uygunluk Sertifikası
Avustralya / Yeni Zelanda Standartları: ACMA Uygunluk Beyanı, Seviye 3 uyumluluk
ABD Standartları: 47CFR FCC Bölüm 2 & Bölüm 80, Onay Sertifikası
Çap (Diameter): 541.0 mm (21.3 in)
Yükseklik (Height): 209.5 mm (8.25 in)
Ağırlık (Weight): 5.6 kg (12.35 lbs)
| Model | Uyumluluk |
|---|---|
| Axiom 2 XL – 16", 19", 22", 24" | Evet |
| Axiom 2 Pro – 9", 12", 16" RVM ve -S varyantları | Evet |
| Axiom+ – 7", 9", 12" RV ve chartplotter varyantları | Evet |
| Element – 7", 9", 12" HV ve -S varyantları | Evet² |
| Axiom XL – 16", 19", 22", 24" | Evet |
| Axiom Pro – 9", 12", 16" RVX ve -S varyantları | Evet |
| Axiom – 7", 9", 12" RV ve chartplotter varyantları | Evet |
| gS-Series – gS95, gS125, gS165 | Evet³ |
| eS-Series – eS95, eS97, eS98, eS125, eS127, eS128, eS165 | Evet³ |
| e-Series – e7, e7D, e95, e97, e125, e127, e165 | Hayır |
| c-Series – c95, c97, c125, c127 | Hayır |
| a-Series – a75, a77, a78, a95, a97, a98, a125, a127, a128 | Hayır |
| E-Series Widescreen – E90W, E120W, E140W | Hayır |
| C-Series Widescreen – C90W, C120W, C140W | Hayır |
| G-Series Classic – GPM400 | Hayır |
| E-Series Classic – E80, E120 | Hayır |
| C-Series Classic – C70, C80, C120 | Hayır¹ |
Notlar:
C-Series Classic chartplotter ekranları yalnızca analog radar tarayıcılarıyla uyumludur, artık üretilmemektedir.
Element serisi ekranlarla bağlantı kurulduğunda Doppler modu kullanılamaz.
eS ve gS serisi ekranlar LightHouse 3 çalıştırıyorsa yalnızca kablolu (wired) bağlantıyı destekler; kablosuz (Wi-Fi) bağlantı desteklenmez.
Quantum Radome – Ana radar ünitesi
10 m (32.8 ft.) Güç Kablosu – Güç bağlantısı için uzun kablo
M8 Montaj Civataları (x4) – Yaylı rondelalar ve düz rondelalar ile birlikte
Dokümantasyon – Kurulum ve kullanım kılavuzları
