PATHFINDER 22″ Ekranlı CAT 2 (Solid-State) Ticari Radar Sistemi

Teledyne Raymarine Commercial

Kullanım kılavuzunu indirmek için tıklayınız.

TEKLİF AL

    Adınız Soyadınız

    E-posta Adresiniz

    Telefon Numaranız

    Bölge Seçimi

    Ürün

    Mesajınız

    Açıklama

    PATHFINDER 22 ÖNE ÇIKAN ÖZELLİKLER

    • Açık deniz destek gemileri (Offshore Supply Vessels), ticari açık deniz gemileri ve megayatlar dâhil olmak üzere 10.000 groston’a kadar Tip Onaylı CAT 2 SOLAS gemileri için tasarlanmıştır.
    • CHIRP Darbe Sıkıştırma (Pulse Compression) ve Beam Sharpening teknolojileri sayesinde üstün hedef ayrımı ve gelişmiş uzun menzil çözünürlüğü sunar.
    • 22″ HD çözünürlüklü ekran, Raymarine’in HydroTough™ nano kaplama teknolojisi sayesinde yağ ve kirletici maddelere karşı korunur.

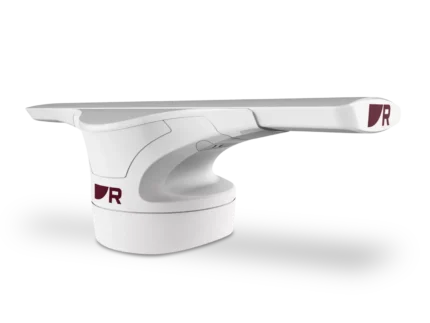

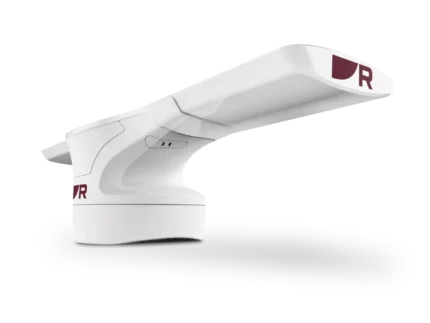

    • 6 ft fan gerektirmeyen (fanless) katı hal açık anten, sadeleştirilmiş kablolama yapısı ve hafif tasarımı sayesinde kurulum süresini azaltır.
    • Ana radar ekranından dikkati dağıtmadan temel işlevlere hızlı erişim sağlayan yeni kullanıcı arayüzü sunar.
    • Daha yüksek güvenilirlik ve daha düşük sahip olma maliyeti sağlamak amacıyla zorlu çevresel testlerden geçirilmiştir.
    • IEC 62288 ve IEC 62388 IMO standartlarına uygun olarak tasarlanmıştır.

    PATHFINDER 22 RADAR SİSTEMİ

    Sistem; 22″ ekran, trackball kontrol ünitesi, 6 ft alıcı-verici (transceiver), 25 metre ara bağlantı kablosu ve Veri Toplama Ünitesi (DCU) ile birlikte sunulmaktadır.

    PATHFINDER 22 KAYNAKLARI

    • Parça Numarası: E70663-IMO
    • Ekran Boyutu: 21,5"
    • Çözünürlük: 1920 × 1080 piksel
    • Parlaklık: 1275 nit
    • İzleme Mesafesi: 0,8 m
    • Ağırlık: 9,9 kg
    • Boyutlar: 326,33 × 533,56 × 180,75 mm
    • Anten Boyutu: 6 ft
    • Anten Tipi: Yarıklı Dizi (Slotted Array)
    • Polarizasyon: Yatay
    • Dikey Işın Genişliği: 25°
    • Yatay Işın Genişliği: 1,32°
    • Dönüş Hızı (rpm): 12 / 24 / 36 / 48 / 60
    • Maksimum Rüzgâr Hızı: 100 knot
    • Ağırlık: 12 kg
    • Maksimum Menzil Ölçeği: 96 deniz mili (Nm)
    • Dönüş Hızı (rpm): 12 / 24 / 36 / 48 / 60
    • Güç Bağlantısı: 1
    • Veri Bağlantısı: 1 (RayNet)
    • Verici Frekansları: 9370 / 9400 / 9430 MHz
    • Alıcı Karakteristiği: Doğrusal (Linear)
    • Alıcı Gürültü Seviyesi: < 5 dB
    • Maksimum Çıkış Gücü: 110 W
    • Tipik Güç Tüketimi: 95 W
    • Bekleme Modunda Güç Tüketimi: 30 W
    • Maksimum Güç Tüketimi: 195 W
    • Boyutlar: 388 × 360 × 335 mm
    • Ağırlık: 16 kg
    • 0,25 Nm: 46 ns
    • 0,5 Nm: 46 ns
    • 0,75 Nm: 192 ns
    • 1,5 Nm: 192 ns
    • 3 Nm: 2300 ns
    • 6 Nm: 3900 ns
    • 12 Nm: 17600 ns
    • 24 Nm: 35000 ns
    • 48 Nm: 79000 ns
    • 96 Nm: 79000 ns
    • 0,25 Nm: 4,8 kHz
    • 0,5 Nm: 4,8 kHz
    • 0,75 Nm: 4,8 kHz
    • 1,5 Nm: 4,8 kHz
    • 3 Nm: 4,8 kHz
    • 6 Nm: 4,8 kHz
    • 12 Nm: 3,6 kHz
    • 24 Nm: 1,6 kHz
    • 48 Nm: 0,82 kHz
    • 96 Nm: 0,7 kHz
      • Minimum Menzil: IEC 62388 standardında belirtilen minimum menzil gereksinimlerinden daha iyi¹
      • Menzil Ayırma Yeteneği: IEC 62388 standardında belirtilen menzil ayırma gereksinimlerinden daha iyi²
      • Menzil Doğruluğu: IEC 62388 standardında belirtilen menzil doğruluğu gereksinimlerinden daha iyi³
      • Kerteriz Ayırma Yeteneği: IEC 62388 standardında belirtilen kerteriz ayırma gereksinimlerinden daha iyi⁴
      • Kerteriz Doğruluğu: IEC 62388 standardında belirtilen kerteriz doğruluğu gereksinimlerinden daha iyi³
      • Isınma Süresi: IEC 62388 standardında belirtilen ısınma süresi gereksinimlerinden daha iyi⁵
      • Yönlendirme Modları: H-UP, STAB H-UP, C-UP, N-UP
      • Stabilizasyon Modları: Kara, Deniz
      • Hareket Modları: Gerçek (True), Bağıl (Relative)
      • Hedef Takibi: 100 hedef (Otomatik veya Manuel)
      • AIS: 4000 görüntülenen hedef / 6000 işlenen hedef
      • Geçmiş Konumlar: Kapalı, 1–30 dakika
      • Vektörler: Kapalı, 1–30 dakika
      • İzler (Trails): Kapalı, 1–30 dakika
      • Radar Haritaları: Harita başına >10 ve >100 nokta
      • Edinim Bölgeleri: 2
      • PI Hatları (Paralel İndeks Hatları): >10 PI hattı

      Notlar

      1. (MSC.192/5.4.1) Gemi sıfır hızda (veya sabit bir kara istasyonunda), anten deniz seviyesinden 15 m yüksekte ve sakin deniz (minimum parazit) koşullarında iken, Tablo 2'de belirtilen seyir şamandırası (köşe reflektörlü), menzil ölçeği dışında herhangi bir kontrol ayarı değiştirilmeden anten konumundan itibaren 40 m mesafeden başlayarak 1 deniz miline (NM) kadar algılanabilmelidir.

      2. (MSC.192/5.5.1) Radar sistemi, aynı kerteriz üzerinde bulunan ve aralarında 40 m menzil farkı olan iki noktasal hedefi ayrı hedefler olarak gösterebilmelidir.

      3. (MSC.192/5.2) Radar sisteminin menzil ve kerteriz doğruluğu aşağıdaki gibi olmalıdır:

      • Menzil doğruluğu: Kullanılan menzil ölçeğinin %1'i veya 30 m (hangisi daha büyükse) içinde.
      • Kerteriz doğruluğu: Tipik çalışma ve çevre koşullarında ±1°.

      4. (MSC.192/5.5.2) Radar sistemi, aynı menzilde bulunan ve aralarında 2,5° kerteriz farkı olan iki noktasal hedefi ayrı hedefler olarak gösterebilmelidir.

      5. (MSC.192/5.8) Radar ekipmanı, soğuk başlatmanın ardından 4 dakika içinde tam çalışır duruma (çalışma/verici modu) geçmelidir. Radar iletiminin yapılmadığı bir bekleme modu (Standby) bulunmalıdır. Bekleme modundan tam çalışır duruma geçiş süresi 5 saniyeyi aşmamalıdır.

    • 0,25 Nm: 0,13 Nm
    • 0,5 Nm: 0,25 Nm
    • 0,75 Nm: 0,25 Nm
    • 1,5 Nm: 0,5 Nm
    • 3 Nm: 1 Nm
    • 6 Nm: 2 Nm
    • 12 Nm: 3 Nm
    • 24 Nm: 4 Nm
    • 48 Nm: 8 Nm
    • 96 Nm: 12 Nm
      • Ekranlar – Ethernet Bağlantı Noktaları: 3 × PoE RayNet (10/100/1000 Mbit/s)
      • Ekranlar – IEC 61162-450 Desteği: Evet
      • Ekranlar – Sesli Uyarı (Buzzer) Çıkışı: 2 adet açık uçlu kablo
      • DCU (A80792) – Seri Port Girişleri: 8 adet yapılandırılabilir optik izoleli giriş
      • DCU (A80792) – Seri Port Çıkışları: 6 adet yapılandırılabilir ISO-Drive™ izoleli çıkış
      • DCU (A80792) – Alarm Çıkışı: 1 adet alarm rölesi çıkışı (N/O ve N/C kontakları)
        • Sistem arızası veya belirli bir Uyarı Kimliği (Alert ID) oluştuğunda etkinleşir.
      • DCU (A80792) – LAN: 10/100Base-T, otomatik polarite algılama
      • Veri Cümleleri (Pathfinder Radar Sistemi) – Giriş: AAM, ACK, ACN, ALR, APB, BWC, BWR, DBT, DPT, DSC, DSE, DTM, GBS, GGA, GLC, GLL, GNS, GSA, GST, GSV, HBT, HDG, HDT, MDA, MSK, MSS, MTW, MWV, NSR, RMA, RMB, RMC, ROT, RRT, RTE, SRP, SSD, THS, TLB, TTD, TTM, VBW, VDM, VDO, VHW, VLW, VSD, VTG, WPL, XTE, ZDA
      • Veri Cümleleri (Pathfinder Radar Sistemi) – Çıkış: AAM, ACK, ALC, ALF, ALR, APB, ARC, BWC, BWR, DBT, DPT, DTM, EVE, GBS, GGA, GLC, GLL, GNS, GSA, GST, GSV, HBT, HDG, HDT, MDA, MSK, MSS, MTW, MWV, OSD, RMA, RMB, RMC, RRT, RSD, RTE, SRP, TLB, TTD, TTM, VHW, VLW, VTG, WPL, XTE, ZDA

    • Alıcı-Verici: 24 V DC (VCM100 üzerinden) / 110–230 V AC (AC Güç Kiti ile)

    • Pathfinder Radar Ekranları: 24 V DC / 110–230 V AC (AC Güç Kiti ile)
    • Pathfinder DCU: 24 V DC / 110–230 V AC (AC Güç Kiti ile)

    • Açık Anten (E70621)

      • Koruma Sınıfı: IPX6
      • Çalışma Sıcaklığı Aralığı: -25°C ile +55°C (-13°F ile 131°F)
      • Nem: 40°C (104°F)'de %93'e kadar
      • Maksimum Rüzgâr Hızı: 100 knot

    • Ekranlar

      • Koruma Sınıfı: IPX6, IPX7
      • Çalışma Sıcaklığı Aralığı: -25°C ile +55°C (-13°F ile 131°F)
      • Nem: 40°C (104°F)'de %93'e kadar

    • DCU (A80792)

      • Koruma Sınıfı: IP40
      • Çalışma Sıcaklığı Aralığı: -25°C ile +70°C (-13°F ile 158°F)
      • Nem: 55°C (131°F)'de %95'e kadar
