GÜVENLE SEYİR EDİN
Element S serisi chartplotter’lar, açık denizlerin tadını özgürce çıkarmanız için tasarlandı. Hedefinizi seçin ve Element’in hızlı ve hassas 10Hz GPS/GNSS sistemi rotanızı güvenle belirlesin. Basit kullanım ve erişilebilir performans için geliştirilen Element S, kısa sürede en güvenilir seyir arkadaşınız olacak. Dört çekirdekli işlemcisi sayesinde yüksek tepki hızı sunar; her hava koşulunda ve güneş ışığında bile net görülebilen ekranı ise deniz haritalarını ve navigasyon verilerini canlı renklerle gözler önüne serer.
GÜVENİLİR BİR SEYİR YOLDAŞI
Favori haritalarınızla kolay planlama ve GPS navigasyon keyfini yaşayın.
Raymarine LightHouse™, Navionics ve C-MAP harita desteği
Opsiyonel Quantum™ kablosuz radar ile yoğun sularda güvenli seyir
Dahili High CHIRP sonar ile derinlik ve dip kontur görüntüleme
Raymarine RealBathy™ özelliğiyle haritalanmamış bölgelerin kişisel sonar haritalaması
NMEA2000 uyumlu AIS, oto pilot, yelken enstrümanları, motorlar, tanklar ve VHF bağlantısı
BASİT VE KOLAY KULLANIM
Tekne sahiplerinin hayatını kolaylaştırmak için tasarlanmış LightHouse Sport OS, her türden deniz tutkununa hitap eder.
Yelkencilikten motorlu seyire, balıkçılıktan gezintiye kadar kişisel kullanımınıza göre özelleştirilebilir arayüz
Favori noktalarınızı hızla kaydetmek için büyük boyutlu waypoint tuşu
Üç adet programlanabilir hızlı tuş ile tek dokunuşla favori sayfalara erişim
Canlı menüler sayesinde harita ayarlarını yaparken anında ekranda değişiklikleri izleme

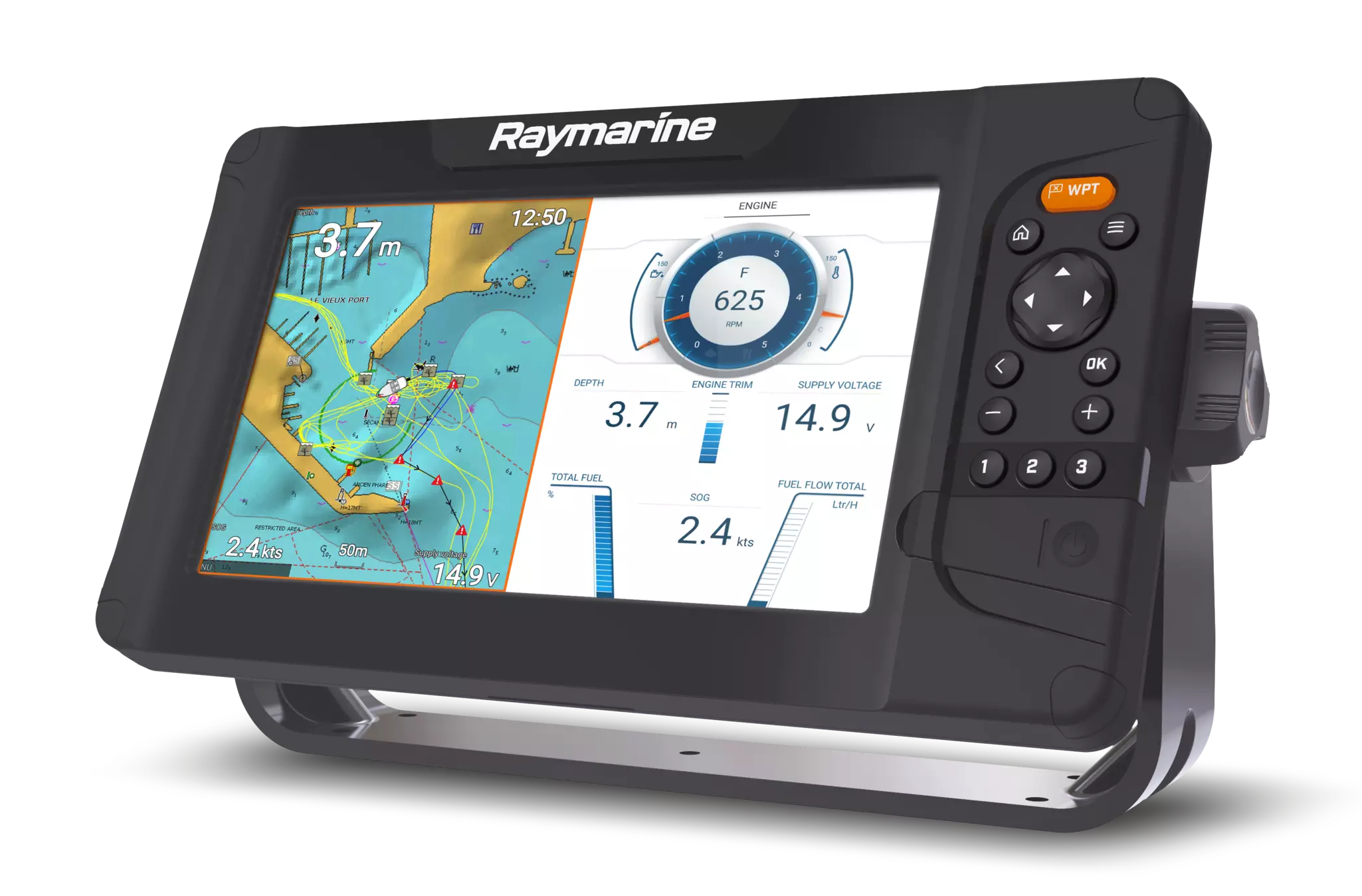

E70533 Element 9S navigasyon ekranı ile pratik kullanım

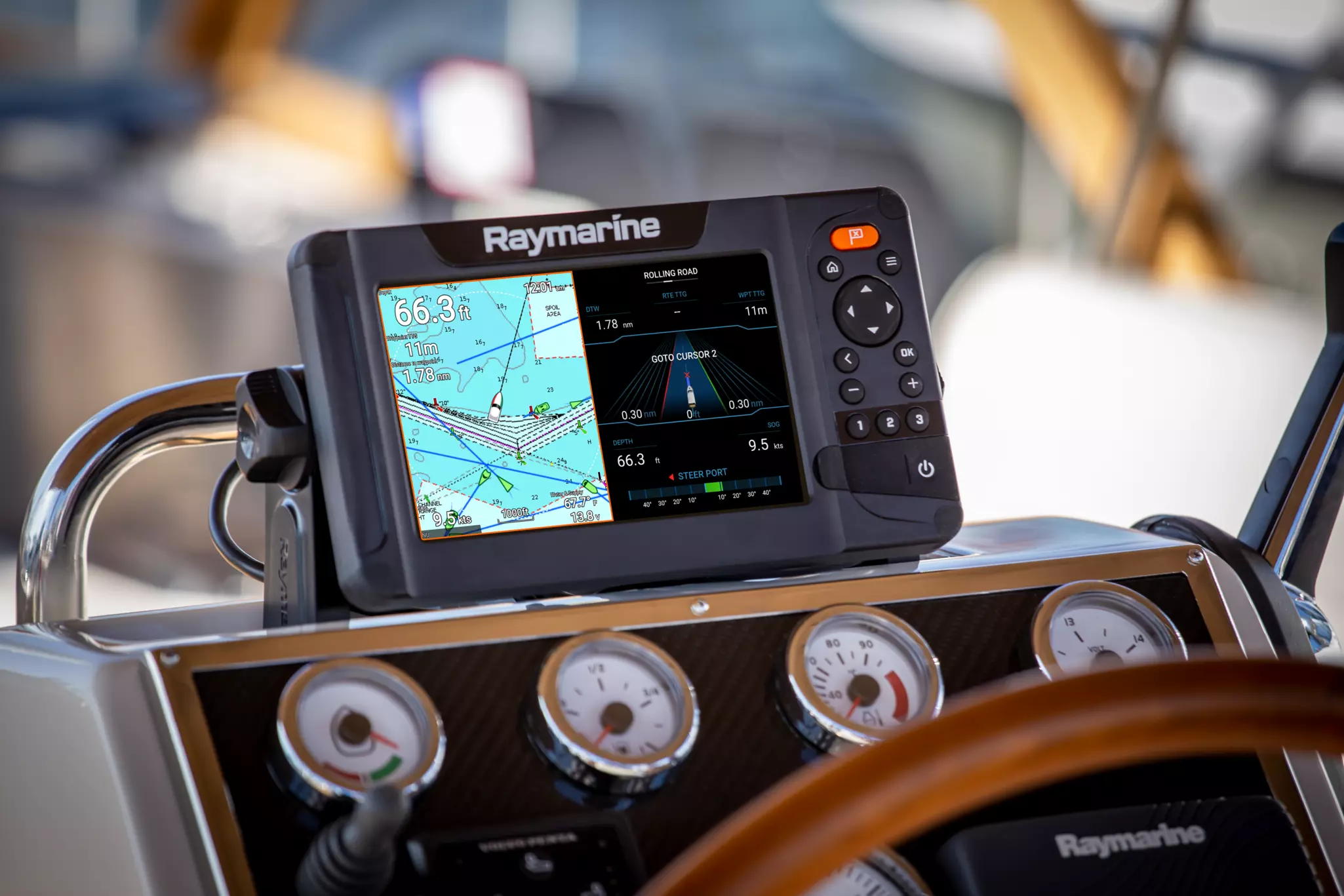

Dümende kurulu Element S ile sezgisel kontrol
ÜSTÜN PERFORMANS
Efsanevi Raymarine ekran ve navigasyon teknolojisi artık çok daha erişilebilir.
Tüm hava koşullarına uygun 7, 9 ve 12 inç ultra parlak ekran seçenekleri
Güçlü dört çekirdekli işlemci ile hızlı harita yenileme ve akıcı kullanım
Hızlı ve hassas 10 Hz GPS/GNSS sensörü ile güvenilir konumlama
Sağlam tasarım ve Raymarine’in 3 yıllık garanti güvencesi (ürün kaydı gereklidir)
ELEMENT S KAYNAKLARI
Boyutlar (Trunnion Montajı)
Element 7: Yükseklik: 162,59 mm (6,40 in) – Genişlik: 263,85 mm (9,43 in) – Derinlik: 149,40 mm (5,88 in)
Element 9: Yükseklik: 171 mm (6,73 in) – Genişlik: 308,40 mm (12,14 in) – Derinlik: 149,40 mm (5,88 in)
Element 12: Yükseklik: 225,19 mm (8,87 in) – Genişlik: 373,40 mm (14,70 in) – Derinlik: 149,40 mm (5,88 in)
Boyutlar (Yüzeye Montaj)
Element 7: Yükseklik: 135,10 mm (5,32 in) – Genişlik: 239,60 mm (9,43 in) – Derinlik: 149,40 mm (5,88 in)
Element 9: Yükseklik: 161,00 mm (6,34 in) – Genişlik: 286,50 mm (11,28 in) – Derinlik: 149,40 mm (5,88 in)
Element 12: Yükseklik: 215,20 mm (8,47 in) – Genişlik: 357,20 mm (14,06 in) – Derinlik: 149,40 mm (5,88 in)
Ağırlık (sadece ekran)
Element 7: 1,0 kg (2,2 lbs)
Element 9: 1,3 kg (2,86 lbs)
Element 12: 2,0 kg (4,4 lbs)
Boyut (Çapraz)
Element 7: 7,0"
Element 9: 9,0"
Element 12: 12,1"
Çözünürlük
Element 7: WVGA 800 x 480 piksel
Element 9: WVGA 800 x 480 piksel
Element 12: WXGA 1280 x 800 piksel
En-Boy Oranı
Element 7: 5:3
Element 9: 5:3
Element 12: 8:5
Görüş Açısı (Üst / Alt / Sol / Sağ)
Element 7: 50° / 60° / 70° / 70°
Element 9: 50° / 70° / 70° / 70°
Element 12: 89° / 89° / 89° / 89°
Panel Tipi
Element 7: TN (Twisted Nematic)
Element 9: TN (Twisted Nematic)
Element 12: IPS (In-Plane Switching)
Renk Derinliği
24-bit
Maksimum Parlaklık
1500 nits / 1500 cd/m²
Çalışma Gerilimi Aralığı
8 V DC – 16 V DC (32 V DC’ye kadar korumalı)
Güç Tüketimi (Yaklaşık, 12 V DC’de)
Element 7: 15 Watt
Element 9: 20 Watt
Element 12: 25 Watt
Nominal Besleme Gerilimi
12 V DC
Sigorta Gereksinimi
Hat Üstü Sigorta: 5 A
Termal Kesici: 3 A
LEN (NMEA 2000 Yük Eşdeğerlik Numarası)
1 (9 V DC nominal gerilime göre)
SeaTalkng / NMEA 2000:
1 adet DeviceNet dişi konektör (güç kablosuna entegre)
2.4 GHz Wi-Fi:
1 adet 802.11/b/g/n
Transdüser:
1 adet 15-pin konektör
Harici:
1 adet MicroSDXC kart yuvası
Konum Hassasiyeti:
SBAS olmadan: %95 olasılıkla ≤ 15 metre
SBAS ile: %95 olasılıkla ≤ 5 metre
Jeodezik Datum:
WGS-84 (MFD üzerinde alternatifler seçilebilir)
Kanallar:
Çoklu kanal; aynı anda 28 uyduya kadar takip
Anten:
Dahili, birim üst kısmına monte seramik çip
GNSS Uyumluluğu:
GPS, GLONASS, Beidou
SBAS Uyumluluğu:
EGNOS, GAGAN, MSAS, QZSS, WAAS
Sinyal Kazanımı:
Otomatik
Almanak Güncellemesi:
Otomatik
Alıcı IC Hassasiyeti:
Takip: 165 dBm
Kazanım: 160 dBm
Soğuk başlangıç: 148 dBm
Çalışma Frekansı:
1574 MHz – 1605 MHz
Soğuk Başlangıç Süresi:
< 2 dakika
Standartlar:
EN 60945:2002
EMC Direktifi 2014/30/EU
Avustralya ve Yeni Zelanda C-Tick Seviye 2 uyumluluğu
Kanada RSS 247
FCC Kuralları, Bölüm 15
Depolama Sıcaklığı: -30°C (-22°F) ila +70°C (+158°F)
Bağıl Nem: %93’e kadar @ 40°C (+104°F)
Su Geçirmezlik Sınıfı: IPx6, IPx7

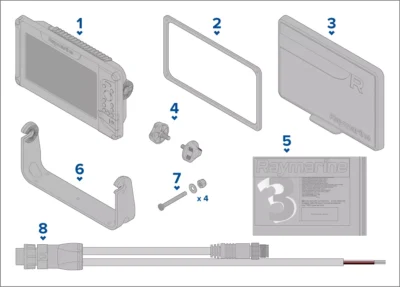

KUTU İÇERİĞİ
Element Ekran Ünitesi
Yüzeye montaj için conta
Güneş koruma kapağı
Trunnion düğmeleri (x2)
Kullanım dokümantasyonu
Trunnion montaj braketi
Yüzeye montaj için paslanmaz çelik bağlantı seti
(M4 x 40 makine vidası, M4 düz pul, M4 kilit somunu) x4
Güç / NMEA 2000 kablosu
1,5 m (4,92 ft) güç kablosu
0,5 m (1,64 ft) NMEA 2000 bağlantı kablosu
