ÖDÜLLÜ HARİTA PLOTTER – VE DAHA FAZLASI
Axiom®+ RV, RealVision™ 3D CHIRP sonar teknolojisine sahip yeni nesil Axiom harita plotter serisidir. %25 daha parlak ekranlarla güncellenen Axiom+ RV, balık bulma deneyiminizi üst seviyeye taşır.
Dört çekirdekli işlemcisi sayesinde hızlı ve akıcı bir performans sunar; katı hal radar, FLIR termal kameralar ya da bir deniz kamerası ekleyerek sistemi genişletmenize ve ClearCruise Artırılmış Gerçeklik ile seyir yapmanıza imkân tanır.
Gelişmiş LightHouse işletim sistemi ile Axiom+ RV, kontrolü tamamen size bırakır. CHIRP SideVision, DownVision, geleneksel CHIRP ve RealVision 3D sonar kanalları sayesinde hem seyir yapmak hem de balık bulmak artık çok daha kolay.

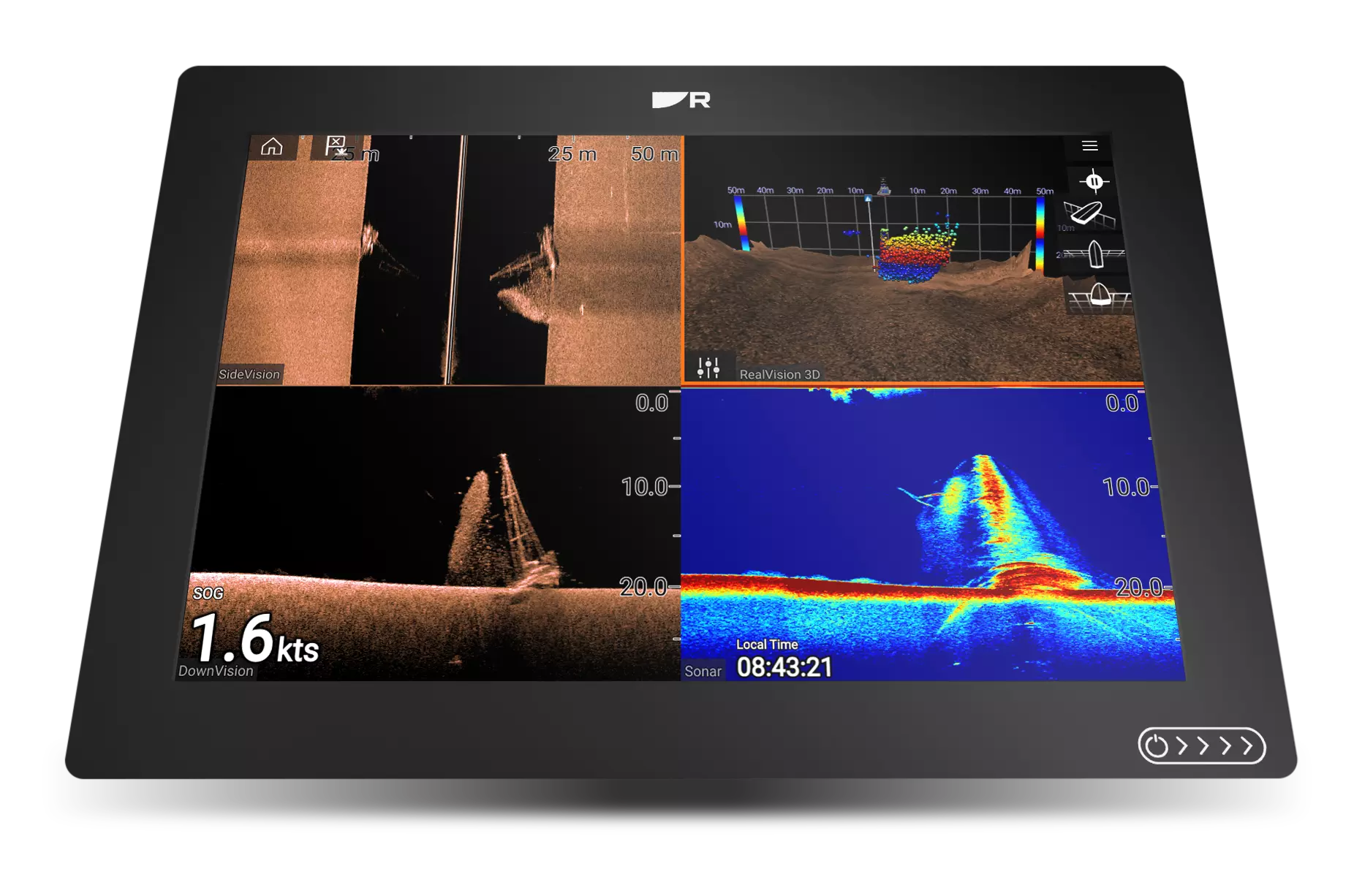

REALVISION 3D SONAR
Yüksek Frekanslı CHIRP Sonar: Balıkları hedeflemek ve dip yoğunluğunu belirlemek için.
CHIRP DownVision Sonar: Yapıları, balık yaşam alanlarını ve insan yapımı nesneleri yüksek çözünürlüklü görüntülerle görmek için.
CHIRP SideVision: Atış mesafesinin ötesine tarama yaparak balıkları, yapıları ve teknenin yanlarındaki su altı nesnelerini görüntülemek için.
RealVision 3D Sonar: Jiroskopla stabilize edilmiş, GPS’e kilitlenmiş batimetrik dip ve su sütunu modellemesi sağlar.
Dahili 600W Dijital Sonar (50 kHz ve 200 kHz): İsteğe bağlı adaptör kablosu ve AIRMAR transdüser ekleyerek Axiom+ RV sisteminizi daha düşük frekanslarda ve daha yüksek güçle derin sularda balık avına uygun hale getirebilirsiniz.
MAKSİMUM GÖRÜNÜRLÜK
Geliştirilmiş IPS ekran teknolojisi; haritaları, sonar verilerini, radarı ve videoyu olağanüstü renklerle sunar.
LightHouse’un Gündüz, Alacakaranlık ve Gece modlarını içeren yeni renk temalarıyla iyileştirilmiş görüntüleme.
%25 daha parlak ekran (1.800 nit’e kadar).
HYDROTOUGH™ TEKNOLOJİSİ
Axiom+; suyu, yağı ve parmak izlerini uzaklaştıran nano kaplamalı, darbeye dayanıklı HydroTough™ ekranlarasahiptir.
Tüm hava koşullarında gelişmiş renk, kontrast ve hassas dokunmatik kontrol – ıslakken bile.
Yağışlı havalarda bile sorunsuz dokunmatik kullanım için HydroTough ekran kaplaması.
Axiom+ 9 ekranında ClearCruise Artırılmış Gerçeklik deneyimi.

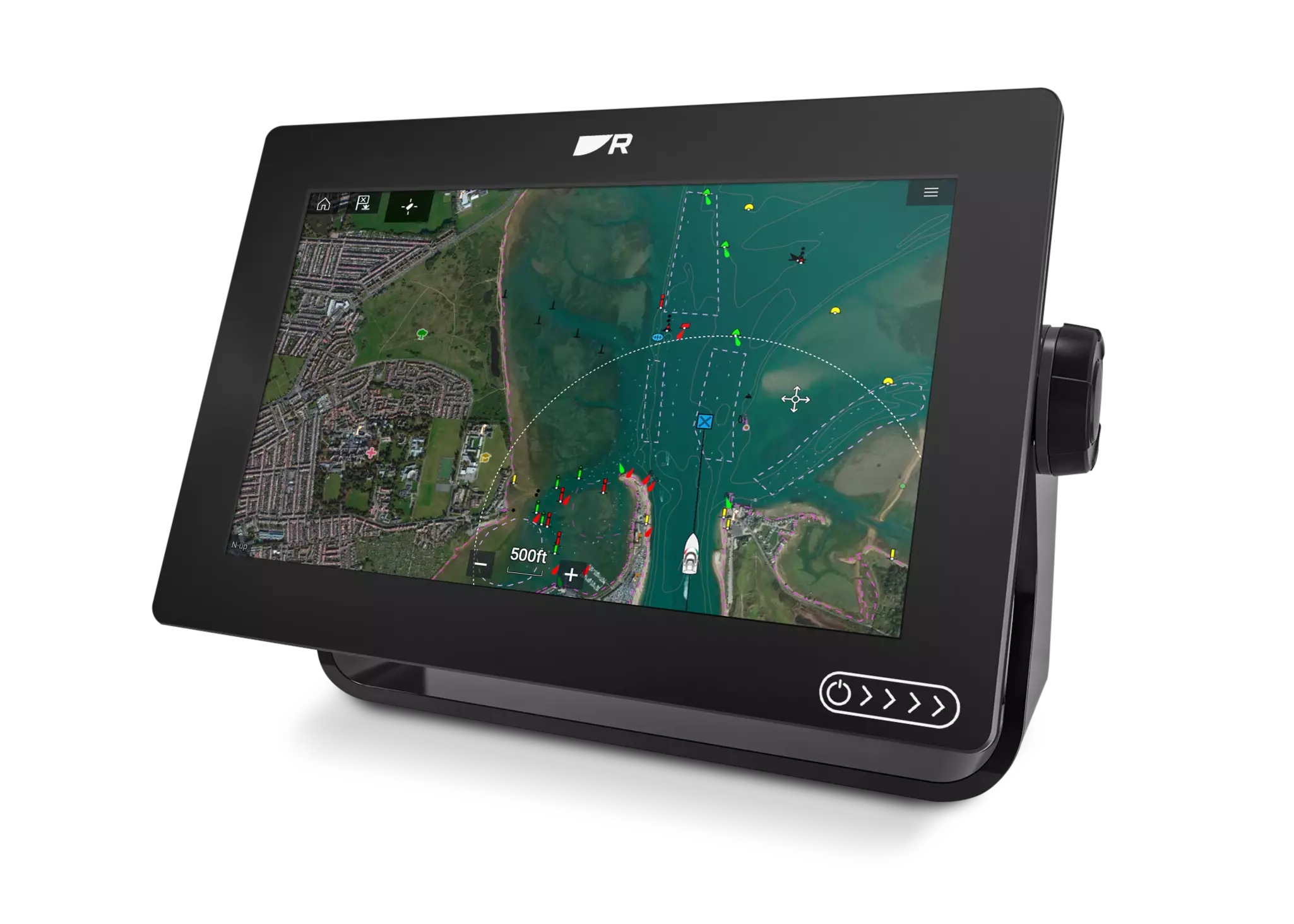

PERFORMANS İÇİN AYARLANDI
LightHouse, Navionics ve C-MAP elektronik haritalarında hızlı ve akıcı harita yenileme.
Güçlü dört çekirdekli işlemci ve kişisel veriler ile uygulamalar için artırılmış dahili depolama.
Akıllı ve sezgisel LightHouse işletim sistemiyle kolay seyir deneyimi.
Genişlemeye Hazır – Birden fazla ekran, radar, motor, deniz kamerası ve daha fazlasıyla ağ oluşturma imkânı.
AXIOM+RV KAYNAKLARI
Boyutlar (Trunnion montajlı)
Axiom+ 7: Genişlik: 250,4 mm (9,86 in), Yükseklik: 162,5 mm (6,4 in), Kablo dâhil derinlik: 218 mm (8,58 in)
Axiom+ 9: Genişlik: 265,03 mm (10,43 in), Yükseklik: 187,81 mm (7,39 in), Kablo dâhil derinlik: 178 mm (7,01 in)
Axiom+ 12: Genişlik: 314 mm (12,36 in), Yükseklik: 217 mm (8,54 in), Kablo dâhil derinlik: 178 mm (7,01 in)
Boyutlar (Yüzey/Panel montajlı)
Axiom+ 7: Genişlik: 201,1 mm (7,92 in), Yükseklik: 133 mm (5,24 in), Kablo dâhil derinlik: 218 mm (8,58 in)
Axiom+ 9: Genişlik: 244,08 mm (9,64 in), Yükseklik: 157,78 mm (6,21 in), Kablo dâhil derinlik: 178 mm (7,01 in)
Axiom+ 12: Genişlik: 314 mm (12,36 in), Yükseklik: 226,72 mm (8,93 in), Kablo dâhil derinlik: 178 mm (7,01 in)
Bağlantılar ve Depolama
Aksesuar bağlantısı: USB Micro B
Ethernet bağlantısı: RayNet (10/100 Mbit/s)
Harici depolama: 1 x MicroSDXC kart yuvası
NMEA 2000 bağlantısı: DeviceNet (erkek konnektör, güç kablosuna entegre)
Kablosuz bağlantılar: Bluetooth V4.0, Wi-Fi 802.11/b/g/n
Dahili depolama: 16 GB SSD (14 GB kullanılabilir alan)
Transdüser bağlantısı: 25 pin RealVision tipi konnektör. CPT-S tipi transdüserler için A80490 adaptör kablosu gerekir.
Boyut (çapraz ölçüm)
Axiom+ 7: 7"
Axiom+ 9: 9"
Axiom+ 12: 12"
Çözünürlük
Axiom+ 7: WSVGA 1024 x 600
Axiom+ 9: Widescreen HD 1280 x 720
Axiom+ 12: WXGA 1280 x 800
Görüş Açısı
Axiom+ 7: Üst 85° / Alt 85° / Sol 85° / Sağ 85°
Axiom+ 9: Üst 85° / Alt 85° / Sol 85° / Sağ 85°
Axiom+ 12: Üst 88° / Alt 88° / Sol 88° / Sağ 88°
Parlaklık (Aydınlatma)
Axiom+ 7: 1800 nits / 1800 cd/m²
Axiom+ 9: 1500 nits / 1500 cd/m²
Axiom+ 12: 1800 nits / 1800 cd/m²
Koruyucu Kaplama
HydroTough™ Oleofobik (su, yağ ve parmak izi tutmaz)
Panel Tipi
IPS (In-Plane Switching)
Renk Derinliği
24-bit
Eşzamanlı Dokunma Sayısı
2 nokta
Güç Tüketimi
Axiom+ 7: 7,34 W
Axiom+ 9: 8,95 W
Axiom+ 12: 18,96 W
Çalışma Gerilim Aralığı
8 V DC – 16 V DC
Sigorta Değeri
7 A
Nominal Besleme Gerilimi
12 V DC
LEN (NMEA 2000 Yük Eşdeğerlik Numarası)
1
Derinlik Aralığı
CHIRP Konik Sonar: 0,6 m (2 ft) – 274 m (900 ft)
DownVision: 0,6 m (2 ft) – 183 m (600 ft)
SideVision: 0,6 m (2 ft) – 91 m (300 ft)
RealVision 3D: 0,6 m (2 ft) – 91 m (300 ft)
Çalışma Sıcaklığı
-25°C ile +55°C (-13°F – 131°F)
Depolama Sıcaklığı
-30°C ile +70°C (-22°F – 158°F)
Bağıl Nem
%93’e kadar @ 40°C (104°F)
Su Geçirmezlik Derecesi
IPx6, IPx7
Konum Hassasiyeti
SBAS olmadan: %95 ihtimalle ≤ 15 metre
SBAS ile: %95 ihtimalle ≤ 5 metre
Jeodezik Datum
WGS-84 (alternatifler MFD üzerinden seçilebilir)
Uydu Diferansiyel Türü (SBAS)
WAAS (ABD), EGNOS (Avrupa), MSAS (Japonya), GAGAN (Hindistan), QZSS (Japonya)
Kanal Sayısı
Aynı anda 28 uyduya kadar izleme
Anten
Dahili – Ünitenin üst kısmına monte seramik çip
GNSS Uyumluluğu
GPS, GLONASS, Beidou
Almanak Güncellemesi
Otomatik
Sinyal Edinimi
Otomatik
Alıcı IC Hassasiyeti
165 dBm (Takip)
160 dBm (Edinim)
148 dBm (Soğuk başlangıç)
Çalışma Frekansı
1574 MHz – 1605 MHz
Yenileme Hızı
10 Hz (saniyede 10 kez)
Soğuk Başlangıçta İlk Konum Sabitleme Süresi
< 2 dakika
KUTU İÇERİĞİ
MFD (Chartplotter)
Trunnion braketi
Trunnion düğmeleri x 2
Güneş koruyucu kapak
Dokümantasyon
Panel montaj contası
9″ ekran için arka montaj braketleri
12″ ekran için arka montaj braketleri
Dişli saplamalar (M5x58) x 4
Başlı somunlar (M5) x 4
Güç/NMEA 2000 kablosu (1,5 m güç kablosu, 0,5 m NMEA 2000 kablosu)
DeviceNet – SeaTalkng dönüştürücü kablo 120 mm
