RAY90, RAY91

Raymarine

Kullanım kılavuzunu indirmek için tıklayınız.

TEKLİF AL

    Adınız Soyadınız

    E-posta Adresiniz

    Telefon Numaranız

    Bölge Seçimi

    Ürün

    Mesajınız

    Açıklama

    Modüler Çift İstasyonlu VHF Telsiz Sistemi

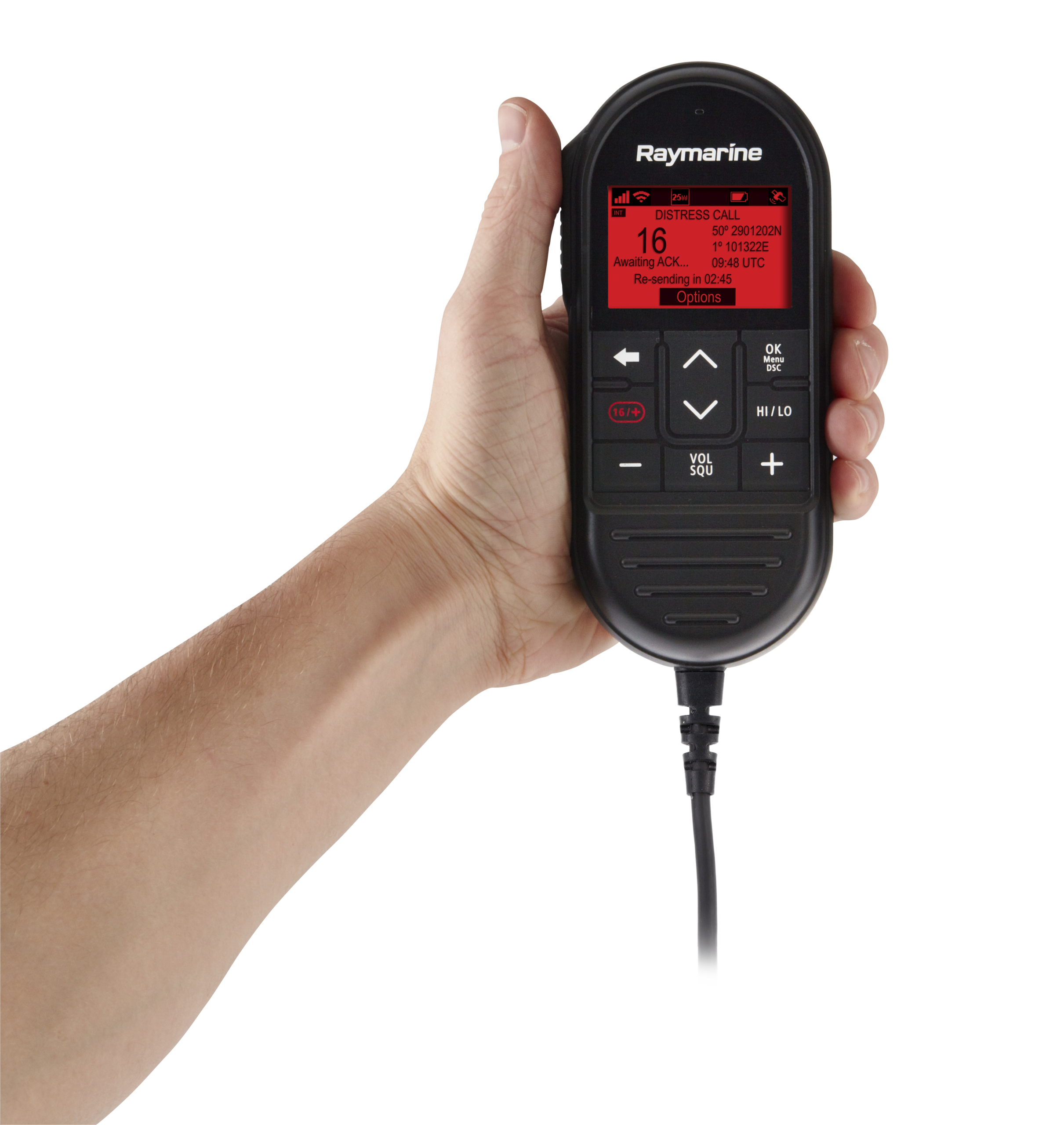

    Raymarine sabit montajlı Ray90 modüler VHF telsiz, çoklu istasyon haberleşmesini güç, performans ve esneklik açısından yeni bir seviyeye taşır. Ray90, ana verici/alıcı ünitesinin (transceiver) göz önünden gizlenebildiği “black-box” tasarıma sahiptir. Ergonomik RayMic el ünitesi ve harici hoparlör sayesinde kristal netliğinde ses ile telsizin tüm fonksiyonları tam kontrol altında tutulur.
    Tam donanımlı bir VHF telsiz sistemi olmasının yanı sıra Ray91 modelinde dahili Otomatik Tanımlama Sistemi (AIS) alıcısı bulunmaktadır. Ray91, AIS donanımlı yakındaki teknelerden gelen seyir ve emniyet yayınlarını alabilir ve bu verileri uyumlu MFD, chartplotter, radar ve enstrümanlarla paylaşabilir.

    Ray90 & Ray91 Öne Çıkan Özellikler

    • Gizli montaj ve konsolda yer tasarrufu sağlayan black-box tasarım

    • Zengin özelliklere sahip, çoklu istasyon destekli VHF telsiz

    • Opsiyonel kablosuz el ünitesi ve aktif hoparlör desteği

    • Kablolu el ünitesi ve pasif hoparlör kutu içeriğine dahildir

    • 2 el ünitesine kadar genişletilebilir

    • Dahili loudhailer ve sis sinyali jeneratörü

    • Dahili GPS alıcısı (opsiyonel harici anten desteği)

    • Class D Dijital Seçmeli Çağrı (DSC)

    • Kolay NMEA2000 ve NMEA0183 ağ bağlantısı

    • Ray91 modelinde dahili AIS Class B alıcısı bulunmaktadır

    Ray90, güçlü 25 Watt vericiye ve uzun ömür ile üstün performans için ticari sınıf elektronik bileşenlere sahiptir. Kanal tarama, dual-watch, tri-watch ve hava durumu alarmı standart özelliklerdir. Class D Dijital Seçmeli Çağrı (DSC) telsizi ve entegre GPS sayesinde gelişmiş güvenlik ve çağrı özelliklerinin kurulumu kolaydır. Kurulum sırasında teknenizin MMSI numarasını girmeniz yeterlidir.

    GPS fonksiyonunun kullanılabilmesi için opsiyonel GA150 pasif GPS anteni gereklidir.

    Ray91 modeli ayrıca entegre Otomatik Tanımlama Sistemi (AIS) alıcısına sahiptir. Ray91 ile AIS donanımlı yakındaki teknelerden gelen seyir ve emniyet yayınları alınabilir ve NMEA2000 veya NMEA0183 üzerinden uyumlu MFD’lerle paylaşılabilir. AIS donanımlı tekneler; tekne adı, rota (course), hız, CPA ve diğer seyir bilgileri ile birlikte kolayca görüntülenebilir.

    RAY90. 91 KAYNAKLARI

    • Nominal besleme gerilimi: 12 V DC (aşırı gerilim korumalı) Çalışma gerilim aralığı: 10.2 V DC – 16 V DC Sigorta gereksinimleri:
    • Hat içi (inline) sigorta: 10 A
    • Termal devre kesici: 7 A
    • Akım tüketimi:
    • Yüksek güçte: 6 A’den az (13.6 V)
    • Bekleme (Standby): 600 mA
    • Alım (Receive): 2 A
    • Loudhailer: 3 A (8 Ω) / 6 A (4 Ω)
    • LEN (Load Equivalency Number): (SeaTalkng / NMEA2000 ağ yük değeri — ürün teknik dokümanında belirtilen değere göre doldurulmalıdır)

    Çalışma sıcaklığı:

    -25°C (-13°F) ile +55°C (131°F) Depolama sıcaklığı:

    -25°C (-13°F) ile +70°C (158°F) Bağıl nem:

    %95 Su geçirmezlik seviyesi:

    IPx6 & IPx7

    Kablolu el üniteleri: HS1 ve HS2 konnektörleri üzerinden 2 adet Kablosuz hub: Hub konnektörü üzerinden 1 adet GNSS (GPS) anteni: GPS konnektörü (TNC) üzerinden 1 adet VHF anteni / splitter: VHF konnektörü (50 Ohm SO239) üzerinden 1 adet NMEA 0183 giriş: Veri kablosu üzerindeki açık uçlu kablolar üzerinden 1 adet NMEA 0183 çıkış: Veri kablosu üzerindeki açık uçlu kablolar üzerinden 1 adet NMEA 2000 / SeaTalkng®: N2K (DeviceNet) konnektörü üzerinden 1 adet Loudhailer: Veri kablosu üzerindeki açık uçlu kablolar üzerinden 1 adet
    Kanallar: Mevcut tüm ABD (US), Uluslararası ve Kanada VHF deniz bantları Frekans aralığı: 156.025 MHz – 157.425 MHz 155.500 MHz – 161.425 MHz (Özel kanallar) Frekans kararlılığı: ± 1.5 ppm Kanal aralığı: 25 kHz Çıkış gücü: Düşük güç ayarı — 1 W Yüksek güç ayarı — 25 W Yan bant (spurious) emisyonları: 25 W çıkışta –36 dBm’den daha iyi (0.25 μW’tan düşük) Maksimum sapma: ± 5 kHz Anten empedansı: 50 Ohm (tipik)
    Alıcı tipi: Çift dönüşümlü süper heterodin Kanallar: Mevcut tüm ABD (US), Uluslararası ve Kanada VHF deniz bantları Frekans aralığı: 156.050 MHz – 163.275 MHz 155.500 MHz – 161.425 MHz (Özel kanallar) Hassasiyet: 20 dB SINAD @ 1 mikrovolt EMF’den daha iyi Squelch hassasiyeti: –2 dBμ EMF’den düşük Hum ve gürültü: –40 dB’den daha iyi Ses distorsiyonu: %10’dan düşük Alıcı hassasiyeti: Uzak (Distance): –119 dBm (0.25 μV) @ 12 dB SINAD (tipik) Yerel (Local): –110 dBm (0.7 μV) @ 12 dB SINAD (tipik) Bitişik kanal seçiciliği: 70 dB’den fazla İstenmeyen yanıt (spurious) bastırma: 70 dB’den fazla İntermodülasyon bastırma: 68 dB’den fazla
    Kanal sayısı: 72 Soğuk başlatma (Cold start): 29 saniye Alıcı IC hassasiyeti: Takip ve navigasyon = –167 dBm Yeniden yakalama (Reacquisition) = –160 dBm Soğuk başlatma = –146 dBm Sıcak başlatma (Hot start) = –156 dBm GNSS uyumluluğu: GPS GLONASS Beidou SBAS uyumluluğu: QZSS WAAS EGNOS MSAS GAGAN Özel özellikler: Aktif karıştırma (jamming) ve parazit azaltma Çalışma frekansı: GPS L1 C/A GLONASS L10F Beidou B1 Sinyal yakalama: Otomatik Almanak güncelleme: Otomatik Jeodezik datum: WGS-84 (alternatif datum seçenekleri Raymarine MFD üzerinden kullanılabilir) Yenileme hızı (Refresh rate): 20 Hz (saniyede 20 kez eş zamanlı GNSS) Anten: Harici — Harici pasif anten gereklidir Yatay konum doğruluğu: Otonom = 2,5 m (8,2 ft) SBAS = 2 m (6,56 ft)

    1. Ray90 / Ray91 VHF DSC telsiz ana ünitesi (takılı güç ve veri kablosu dahil)
    2. Kablolu el ünitesi askı yuvası (holster)
    3. Kablolu el ünitesi
    4. RCA ses bağlantılı 400 mm (1,3 ft) kablolu el ünitesi adaptör kablosu
    5. Pasif hoparlör ve çerçevesi (bezel)
    6. Pasif hoparlör montaj contası
    7. 4 adet M4x25 vida (kablolu hoparlör montajı için)
    8. Dokümantasyon
    9. 4 adet M4x25 vida (ana ünite montajı için)
    10. 6 adet M4x12 vida (el ünitesi askı yuvası ve askı plakası montajı için)
    11. DeviceNet – SeaTalkng 1 m (3,28 ft) adaptör kablosu
    12. El ünitesi askı plakası
    13. Panel geçişli kablo montaj plakası
    14. Panel geçişli kablo montaj plakası contası
    15. Panel geçişli kablo montaj somunu
    16. 3 adet panel geçişli kablo montaj plakası vidası
    17. Panel geçişli kablo montaj toz kapağı

    İLGİLİ ÜRÜNLER

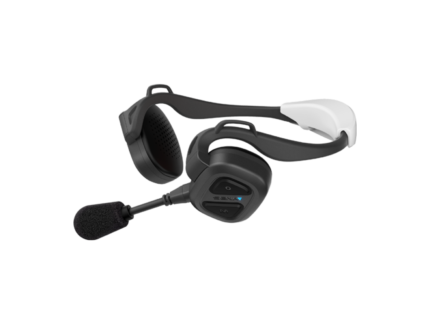

    NAUTITALK BOSUN

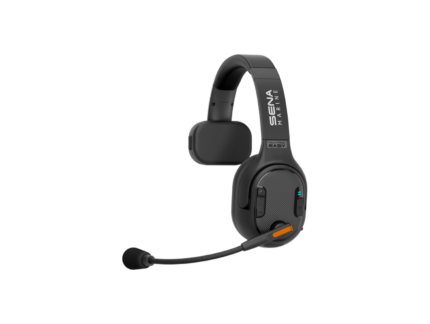

    NAUTITALK EASY

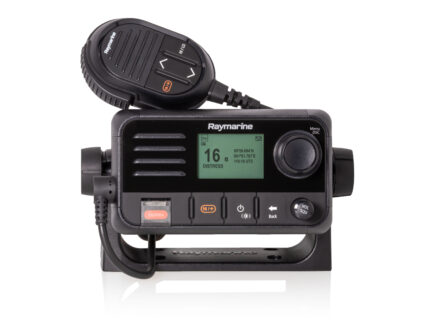

    RAY53

    ,

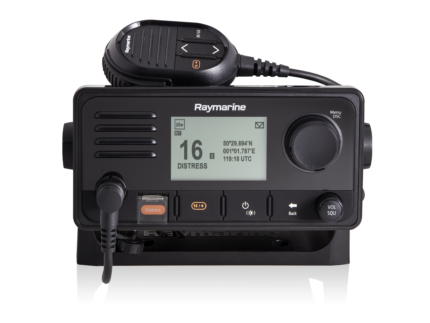

    RAY73

    ,

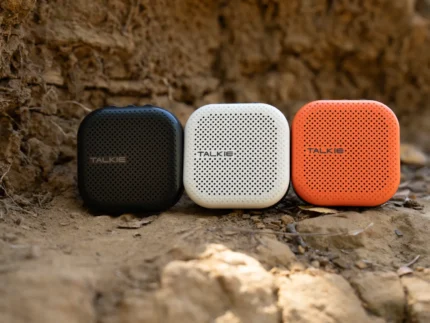

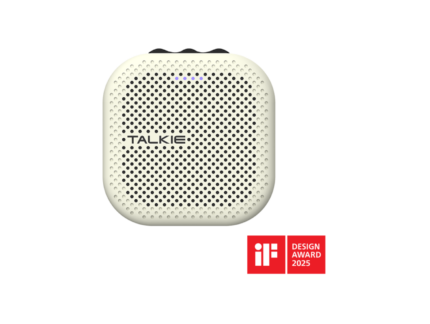

    TALKIE
